一、设备型号及名称

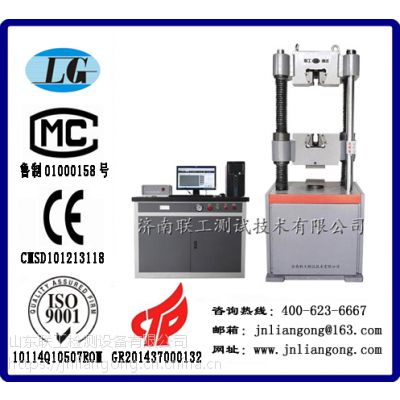

WAW-1000B微机控制电液伺服万能试验机

二、设备用途

本机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。试验操作和数据处理符合国标GB/T 228-2010《金属材料 室温拉伸试验方法》的要求，如果改变结构形式及更换相关零件，可同时满足ASTM，***等相关标准的要求。本机适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

三、主要技术参数

1、试验力：                 1000kN

2、精度等级：                   1级

3、立柱数：                     4柱

4、试验力测量范围：             4%～***FS（满量程）

5、试验力示值误差：             示值的±1%以内

6、试验力分辨率：               0.01kN

7、变形测量范围：               引伸计量程的4%～***

8、变形示值误差：               示值的±1%以内

9、变形分辨率：                 0.001mm

10、位移示值误差：              示值的±1%以内

11、位移分辨率：                0.01mm

12、夹紧方式：                  液压夹紧

13、活塞行程：                  200mm

14、活塞移动速度：          50mm/min

15、两侧立柱间距：              560mm

16、拉伸试验空间：          600mm

17、圆试样夹持直径：            φ13-φ60mm

18、扁试样夹持厚度：            0-40mm

19、扁试样夹持宽度          125mm

20、压缩试验空间：          500mm

21、压盘尺寸：                  Φ208mm

22、弯曲试验支滚间距：          300mm

23、弯曲试验支滚宽度：          140mm

24、弯曲试验支滚直径：          φ40mm

25、主机外形尺寸（长×宽×高）： （940×720×2330）mm

26、整机重量：                  约3000Kg

27、电源：                      380V，50Hz，2.5kW
