| 是否进口：否 | 品牌：联工 | 型号：CST-50 |
| 驱动能源：电动执行器 | 加工定制：是 |
一、设备型号及名称

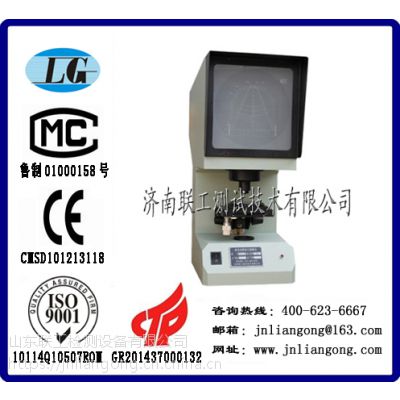

CST-50M夏比冲击试样缺口投影仪
二、设备用途与特点
夏比冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为***加工出的冲击试样缺口合格，缺口的加工质量检验是一个重要的控制手段。目前用光学投影放大检查是切实可行，并能***冲击试样缺口质量的方法。CST-50M型夏比投影仪是我公司根据ASTM E23-02a《材料缺口试样标准冲击试验方法》7.1.3和GB/T229-2007对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型（深2mm）和U型（深2mm）冲击试样缺口加工质量的专用光学仪器，是广大冶金、锅炉压力容器、车船和工程机械制造及科研等部门理化实验室的***专用设备。
本设备是利用光学投影方法，将冲击试样缺口轮廓放大投射到投影屏上，与投影屏上冲击试样V型或U型缺口标准样板图比对，以确定被检测的冲击试样缺口加工是否合格。本设备仅需电源，操作简便，检查对比直观，效***，体积小，便于移动，易维护。
突出特点：
本设备屏幕上标有明显刻度，并标有公差带、角度值和深度线，可***读出缺口误差，满足美标、欧标ASTM E23，EN 10045，*** 148，*** 83、GB/T229-2007等一些相关标准的要求。
也可根据客户的要求定做，满足检测3mm或5mm冲击试样缺口的需要。
三、主要技术规格
1、放大倍数： 50×
物镜放大倍率： 2.5×
投影物镜放大倍率： 20×
2、投影屏直径： Φ200 mm
3、工作台尺寸：
方工作台： （110×125）mm
圆工作台： Φ90 mm
工作台玻璃直径： Φ70 mm
4、工作台行程：
纵向： ±10 mm
横向： ±10 mm
升降： ±12 mm（无刻度）
5、工作台转动范围： 0°-360°（无刻度）
6、光源（卤钨灯）： 12V 100W
7、电源： 220V 150W
8、外形尺寸（长×宽×高）： （510×220×600）mm
9、重量： 约20kg
纵向：±10mm
横向：±10mm
升降：±12mm
放大倍数： 50X
光源： 12V 100W（卤钨灯）
电源： 220V 50Hz 150W
外型尺寸： 515×224×603mm
重量： 约18Kg
